摘要：雙面貼裝的普及，元器件密度的提高和小型化，傳統的飛針測試在應用中遇到了一些問題。

關鍵詞：立式機型，兩面有移動測針的在線測試儀

隨著SMD生產工藝的發展，兩面都有元器件的電路板也大量出現了。為了應對這類電路板的檢測，不同廠家都在想方設法地滿足此類電路板的測試需求。

針床式在線測試儀，通過配備上、下兩個針床，應對該類電路板的測試要求。但由于元器件的密度過大，還是會遇到無法植針的難題。雖然飛針式在線測試儀（簡稱飛針測，下同）無植針之憂，但目前市場上幾乎所有的飛針測都只是在一個層面上有移動式測針，而另一面的測試引入，往往需要采用固定式測針的方式。如此，傳統意義上的飛針測，當只有單面移動測針時，根本無法做到在一次測試中的100%的測試覆蓋率。

到目前為止，國際上不同廠家研發的大多數型號的飛針測，一般都采用了四個移動測試頭的設計。從理論上講，測針越多（如針床測），越有利于測試；但四個移動測試頭是公認性能/價格比******的設計方案。這也是由于在線測的特點所決定的。這種設計的飛針測，當電路板的裝配仍停滯在通孔元器件當家的時代，抑或含有少量的貼裝元器件，應對起來還是游刃有余的。而當雙面是以貼片元器件為主的電路板，由于采用的電路板幾乎都是多層板，元器件之間的網絡關系僅在一面的狀況比比皆是。因此，使用傳統設計的飛針測，只能通過二次測試的手段，完成一塊電路板的在線測試。姑且不說降低了效率，有時甚至因?yàn)闊o(wú)法施加隔離，從而更加降低了測試覆蓋率。

另外，大多數廠家的飛針測都采用水平放置的設計，被稱為臥式機型。這種設計的優點是：夾板機構簡單，可兼顧獨立運行（Stand-Alone）和聯線方式（In-Line）。也就是說，在這樣的設備中，只要裝有傳送機構和符合SMEMA接口標準的接口，就能與SMD裝聯生產線聯合運行了。

但是，除了僅在一面有測針不足之處外，這種設計還存在著另一缺陷：

當被測電路板尺寸過大（當被測電路板的跨度超過200毫米）或者過?。ê穸刃∮?.5毫米），由于受重力的影響，會發生些許下沉，即電路板向下產生彎曲現象，加之測針向下觸及電路板，會使這種彎曲加??！除了產生電路板的彎曲，當測針不斷接觸電路板后抬起時，還會引起電路板在縱向產生震顫。從而影響到測針與電路板測試點的接觸力度。這種影響具有雙重性：當測針接觸電路板測試點的瞬間，若震顫方向是向下運動時，會對測針與測試點的接觸的可靠性產生影響；如果震顫的方向在此瞬間是向上運動時，會加重對測試點的損傷。目前，國內在電路板設計中，幾乎都不做可測性設計（即在每個網絡中添加出一個專用測試盤），使得飛針測的落針點往往要被迫選擇在SMD元器件的焊接端，由此因測試對焊接產生的損傷也在所難免。

通行的彌補措施是，在被測電路板的下方、板面的另一側預先放置支撐桿，以此來減緩因重力和震顫引發的不良影響。如果想要完全消除，還必須在被測板的上方配合有固定措施。但是，在實際操作時，也有一定的困難：

1.    取決于電路板的另一面是否有可以容納足夠多的支撐桿的空間。眾所周知，兩面貼裝的電路板，現在已比比皆是，一旦電路板上的元器件密度達到了一定程度，支撐桿不可能在最合適的位置上找到可以用作支撐的空間；

2.   即便找到了理想和足夠的空間，如何放置這些支撐桿，也是一件令人十分頭疼的操作：由于被測電路板放到了測試區域后，在無法直接目視的條件下，要想把支撐桿準確地放到位并且牢牢地貼住電路板的底部，幾乎是不可能完成的！為此，生產廠家想出了各種的解決方案：將設備測試區域下方的底板設計為升降式的；將設備測試區設計為可移動式，在外部做好支撐等準備工作后，再移送到落針區域處進行測試。但無論如何，還是有一定的操作難度。

當然，這些支撐桿還可以兼做固定測針，這樣，除了支撐作用之外，不但可以提高測試速度，還可以減少移動測針對電路板的接觸，從而減緩了對測試點的損傷。

基于上述的種種缺陷和不便，意大利Seica公司研發出了一種新型飛針測。該飛針測的型號為PILOT V8（V,代表立式；8，表示其******移動測針數）。

被測電路板的放置方式-垂直放板，也叫做立式機型。這種設計的優點是：被測電路板不會因重力影響而產生彎曲；可以將移動測針排布在被測電路板的兩側；有多種測針排布組合（如4+4、4+2、2+2等）可選。從而在一次性測試中，真正實現了測試覆蓋率達到100%（見圖1）。圖2及圖3所示的是該款飛針測的落針狀態。

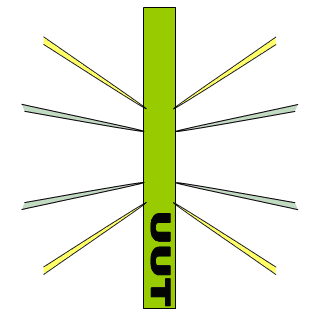

圖1：雙面落針示意圖

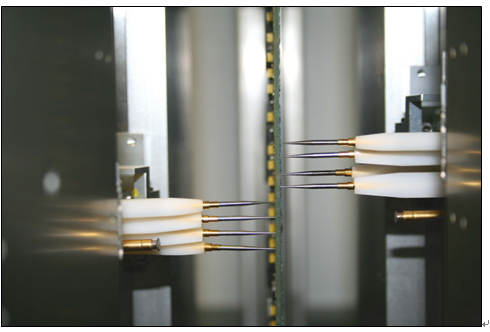

圖2：兩面落針的狀態（側視）

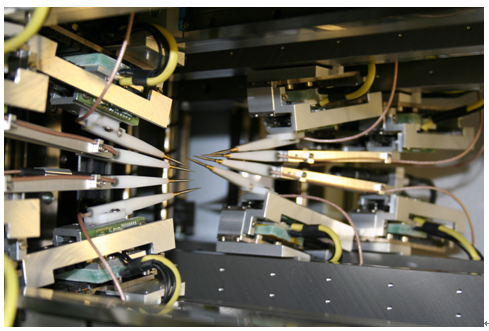

圖3：兩面落針的狀態（俯視）

在不加外部輔助手段的前提下，落針產生的震顫，不論在幅度還是在周期上，均大大減弱和縮短了（見圖4）；設備硬件開放率達到了100%，易于保養和維修；具有若干種不同測針排布方式的衍生型號；占地面積也大大小于水平放置被測電路板的設備，等等。

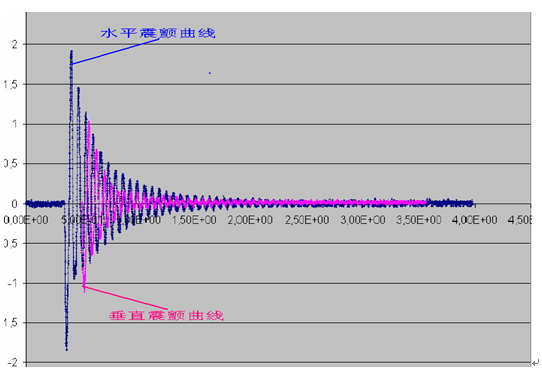

圖4：兩種放板方式，在測試時的震顫曲線對比

由于這種機型的特殊布局，還具有以下一些獨到之處：

-并行測試

無論怎樣的精心設計，都很難做到雙面電路板上，兩面元器件數量的均衡。因此，兩面移動測針在利用率上也會產生差異。所以，Seica公司在軟件上略作處理，可以在此款飛針測上，同時測試正反放置的、兩塊相同的電路板。這樣，不但均衡了測針的使用效率，更重要的是，提高了測試效率（見圖5）。

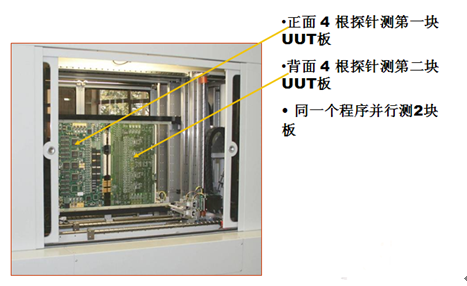

圖5：并行測試

-BGA測試

在通常情況下，BGA器件焊接質量一般都采用X光檢測儀來完成。傳統的在線測中，有一種測量方法，成為腳開焊測試（Openfix，也有的公司稱為Frame Scan）,其測試原理如圖6所示。

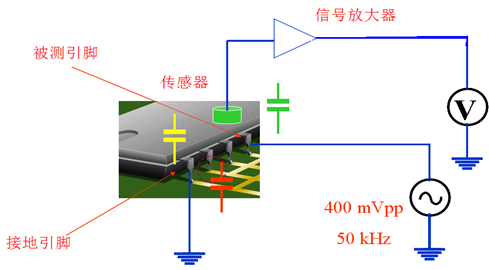

圖6：腳開焊測量原理

 只要我們?cè)谟蠦GA器件的電路板中稍作處理，即可測試到BGA器件的引腳（植球）的焊接狀況了。

 由于引出的需要，在每個BGA的引腳旁均有一個過孔。只要在另一面上，將這些過孔均不涂覆阻焊層，使之成為可測點。當腳開焊探頭落在BGA的封裝上時，另一面的移動測針即可注入測試信號，從而測出逐個引腳的焊接狀況。

-光板測試

眾所周知，飛針式光板測試儀為雙面有移動測針的配置，這樣才能測量出完整的印制線的導通關系，而PILOT V8也是如此。Seica公司提供了一套光板測試的專用測試頭，供用戶選裝。這樣，實現了一機多用，為用戶拓展了應用領域。

-反求工程

 對于一些科研院所，早期設計的電路板并非是用CAD設計的，如果要使用在線測或其它一些需要通過CAD文件導入生成測試的應用，會有一定的障礙。兩面有移動測針的PILOT V8，可以反求出此類電路板的網絡關系，再使用該飛針測軟件中的若干功能，即可生成測試程序。更進一步的話，甚至可以導出電路板的原理圖，為其它的測試提供了便利。

最后，我們?cè)贇w納一下PILOT V8的特點：

-一次性測試中，真正的100%的測試覆蓋率；

-降低了因落針產生的震顫，從而改善了落針對測試點的損傷；

-并行測試，提高了測試效率；

-可轉化為光板測試，實現一機多用；

-反求工程，變不能測為可測。

同樣，這種設計也有其自身的不足：

1．  無法配置通道式傳送機構，目前只能采取單端進出的送板/收板方式；

2．  即便是具有了通道式的傳送機構，但時下大多數SMD裝聯生產線上的設備都是采用水平放板的設計，所以，如果要與它們銜接會是一件較為復雜的事情。

無論如何，PILOT V8的面世，因其特有的布局，確實有它的自身優勢，也為用戶在采購飛針式在線測試儀時，多了一種選擇。

                                      作者： 謝鋒 （北京世邁騰科技有限公司）
