V8 HR飛針在線測

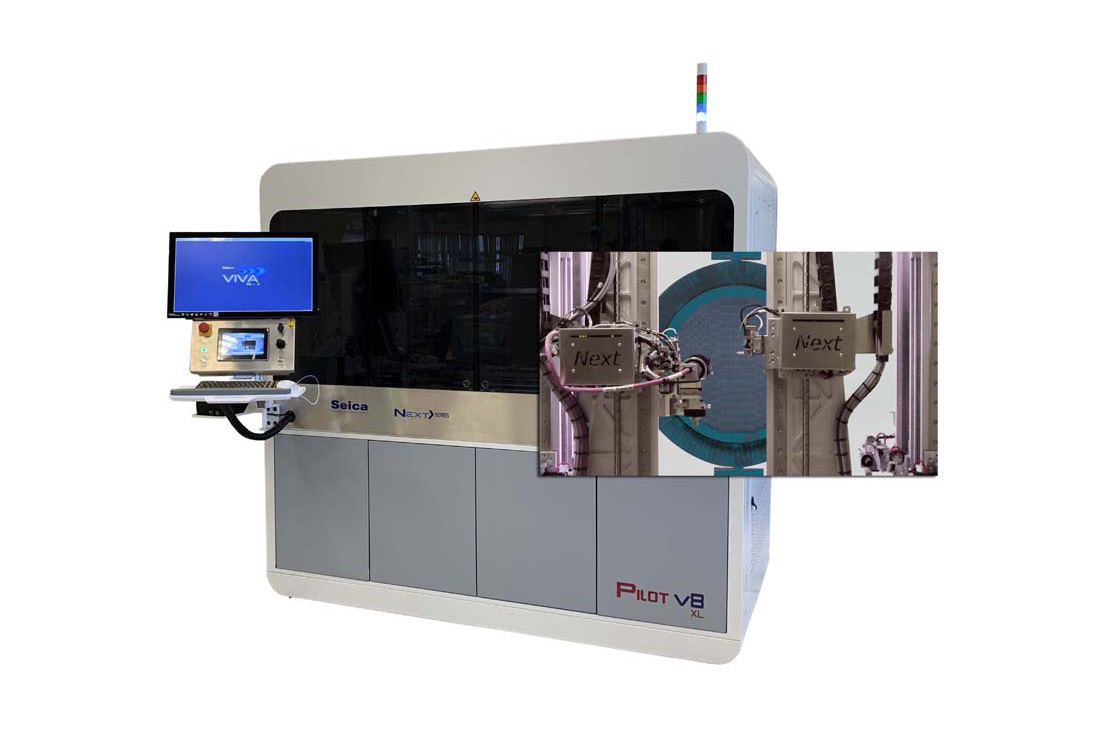

Pilot V8 HR 飛針在線測（立式雙面8針）
無治具技術，適用于具有挑戰性的探針卡 晶圓制造是一個循序漸進的過程，逐漸形成電子電路。 通過簡化，在硅晶圓的制造過程中，一些集成電路被放置在半導體晶圓上。然后將晶圓進行切割和封裝。在進行切割之前，需要對電路進行測試。這種電氣測試是在探針卡的幫助下進行的。
所屬分類：

意大利SEICA飛針測

關鍵詞：

飛針在線測

產品描述

無治具技術，適用于具有挑戰性的探針卡

晶圓制造是一個循序漸進的過程，逐漸形成電子電路。

通過簡化，在硅晶圓的制造過程中，一些集成電路被放置在半導體晶圓上。然后將晶圓進行切割和封裝。在進行切割之前，需要對電路進行測試。這種電氣測試是在探針卡的幫助下進行的。

什么是探針卡？

探針卡總的來說是一個接口，它在被測設備(即半導體晶圓)和測試系統電子設備之間提供電氣和機械連接。

探針卡由以下元素組成

· 多層有機基板(MLO)

· PCB 板

晶圓測試系統由不同的部分組成：

· 被測晶圓[DUT]分配在晶圓卡盤上

探針卡安裝在晶圓上，作為晶圓片焊盤和測試系統之間的連接器。

如何測試探針卡？

到目前為止，我們已經看到探針卡是晶圓測試系統的一部分，但在將其集成到晶圓測試系統之前，必須對探針卡進行測試。由于設備I/O帶寬和功率需求的增加，在電氣測試過程中必須滿足高性能功率和信號傳輸?shù)囊?。這些要求為探針卡的測試帶來了挑戰。

憑借多年的探針卡測試經驗，Seica設計并推出了Pilot V8XL HR Next系列，這是一款能夠為探針卡測試提供完整一站式解決方案的飛針測試儀。

Pilot V8 XL HR Next系列將三種不同的工具集成在一個獨特的系統中來執行：

· 單個MLO?和PCB的光板測試

· 組裝后的PCB板 ICT和功能載板測試

· PCB+MLO?探針卡測試

ICCT(導通完整性認證測試)：作為MLO和PCB之間連接完整性的認證
